概述
開關與插座是由眾多零件或機構組成的電器附件,根據市場的需要，開關產品設計外觀要求越來越高，產品壁厚越來越薄，這對注塑行業是一個挑戰。一般依據日常經驗或者采用類比法設計,但一些新的結構或工藝具有不確定性，如果仍然依據經驗去進行新產品的開發，風險會很高。
隨著Moldflow軟件的普及,應用相關軟件對關鍵零部件進行有限元仿真分析計算,根據分析結果評估設計的合理性,優化設計結構,提高設計的可靠性及開模可行性,縮短模具開發周期，降低生成成本。利用Moldflow軟件對初始方案進行了流動、冷卻和翹曲等方面的模擬,預測了初始方案下可能產生的主要缺陷,探討了熔接痕等缺陷產生的主要原因,提出了相應的解決辦法。以下案例將介紹Moldflow軟件在開關行業的成功應用。
Moldflow開關產品解決方案
一、應用Moldflow優化產品結構解決結合線問題
|
|
案例： 開關上蓋
仿真塑料在型腔中的流動，預測和消除制件
熔接痕太長的缺陷。 我們使用了Moldflow
軟件進行了流動，來預測制件的質量是否可以接收。 本分析使用材料為 GE 塑料公司 USA ‘LEXAN 141
|
|
|

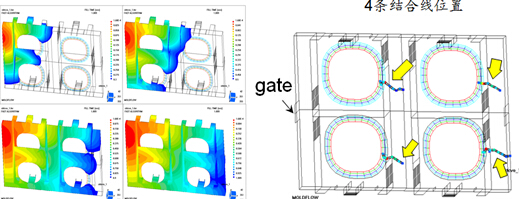

分析第一步：原始產品結合線位置預測
上左圖顯示填充情況 在孔的周圍形成的的熔接痕，熔接角度很差。
為了獲得較好的熔接角度我們必須修改孔周圍的壁厚。
在加強筋處流動情況良好，雖然填充速度比表面慢，但未出現滯流現象
右圖顯示了熔接痕在制件中的位置
有四個非常嚴重的可見的熔接痕，需要修改制件壁厚。
通常流動前鋒溫度、壓力和流動速率是熔接痕是否可見的重要因素。
|
|
|
優化方案一：

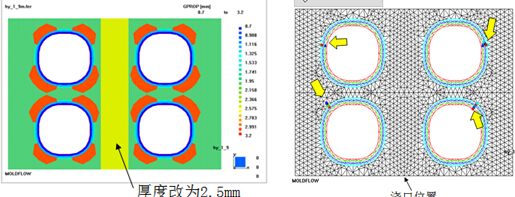

客戶不允許對孔附近壁厚的修改幅度太大，因為會影響其功能，但是我們試過了很多方案，簡單地通過修改澆口的位置、筋的厚度不能達到理想的效果，因此我們采用了下左圖的結構。
右圖顯示了制件上熔接痕位置
有四個可見的熔接痕，下邊兩個的嚴重程度和長度均優于初始設計，但上邊兩個仍然很嚴重。
|
|
|
優化方案二：

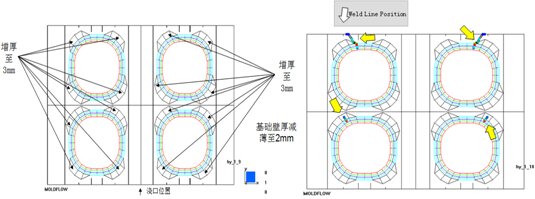

在前一次的改進方案中，上邊的熔接痕仍不理想，因此我們對壁厚又作了進一步修改，如下右圖左圖顯示了制件上熔接痕位置 有四個可見的熔接痕，但嚴重程度和長度均優于前一設計。 熔接線問題得到控制。
|
二、應用Moldflow優化模具流道設計，節省材料
|
|

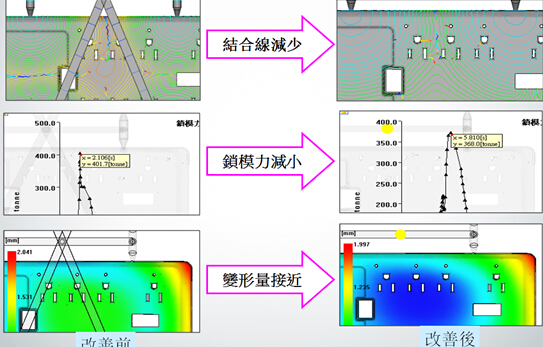

如圖電器開關上蓋，原始方案采用6根豎流道，出現結合線多、鎖模力大（三板模流道壓力損失大）、料頭浪費大等問題，采用Moldflow進行減澆口方案分析，通過方案對比，發現將流道減少至兩根，變形量差不多，但結合線明顯減少，鎖模力降低，于是實際模具大膽采用優化方案。
|
|
|
下圖是實際試模結果對比，發現料頭重量明顯減少，但產品外觀質量更好。開模成本大大降低（改產品大批量生產）
以上案例說明當新的方案難以用經驗去判斷時，可用Moldflow作方案對比，可以很快地找到良好方案。
|
|
|
