概述

當今以市場為導向的環境下，必須把握市場需求，才能在殘酷的市場競爭中始終處于優勢地位；對于成熟度很高的電腦產品和OA辦公設備來講，必須以高品質、差異化、具有競爭力價格的產品和服務；因此，設計師們在產品設計時要在尺寸精密、一次成型結構復雜、外觀靚麗等方面做優化考量，對傳統注塑成型技術與相關的模具制造技術帶來了挑戰；Moldflow分析軟件，為解決科學的產品設計優化方案，臺面式的試模，可視化的結果，以及反向論證分析結果等提供一站式解決方案；幫助注塑類型企業改變“跟著問題后面跑”的傳統運作方式，先知先行的解決短射、縮痕、應力痕、變形等成型缺陷，減少修模和試模次數，縮短開發周期。

Moldflow在電腦和OA設備行業的解決方案

優化產品設計消除應力痕
Moldflow可以分析出產品的應力分布，直觀的檢查出應力痕發生的位置，提供優化方案。 手持式Pad后蓋因功能結構設計的需求，導致零件的壁厚不均，成型后產品表面有應力痕，影響外觀品質；Moldflow分析出應力痕狀況后，應用分化處理肉厚不均問題成功消除應力痕。

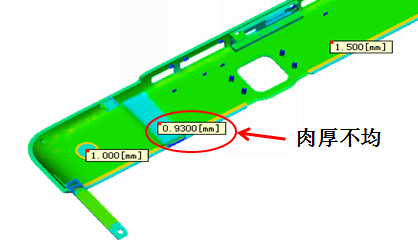

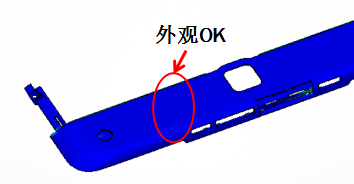

圖一：Moldflow分析的應力痕 圖二：產品肉厚分布不均檢查 圖三：優化后Moldflow分析無應力痕 圖四：試模后樣品無應力痕

優化澆口位置降低注塑機使用噸位

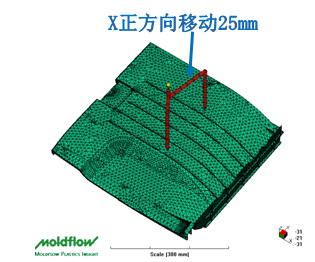

應用Moldflow分析可以幫助優化澆口位置，不僅提高產品質量，同時能較大限度的降低生產成本。 下圖是打印機導紙組件零件，對于這類大型平板外觀件，需要很高的鎖模力；但是從成本考量噸位越小，越能夠降低生產成本；下圖是通過優化澆口位置方案，不僅降低了鎖模力，而且注塑壓力也得到相應的降低，使成型窗口變得更大。

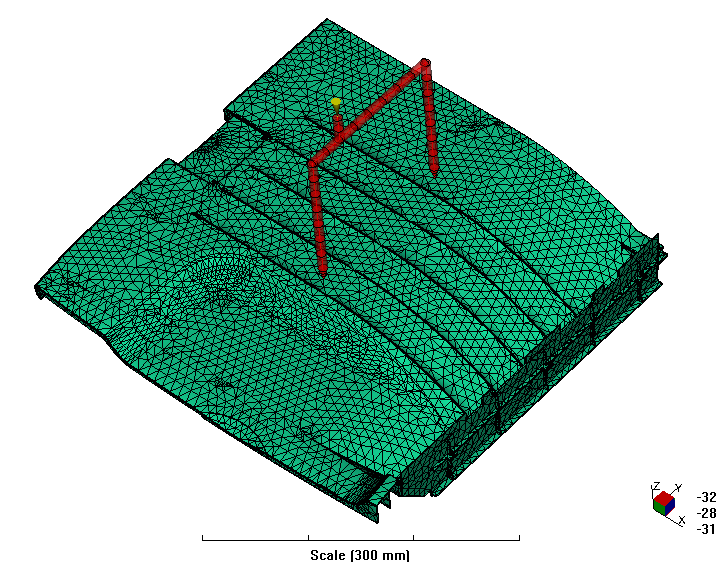

圖一：原始方案 圖二：優化方案 圖三：原始方案鎖模力 圖四：優化方案后鎖模力
圖五：原始方案注塑壓力 圖六：優化方案后注塑壓力

優化模具水路改善變形

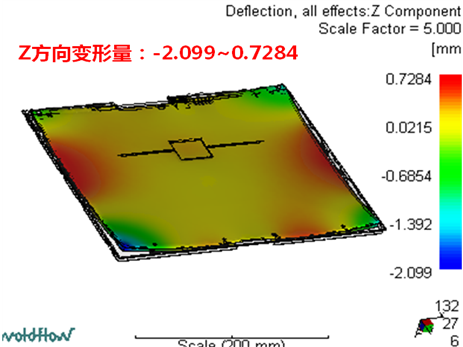

對于平板產品，變形是非常難控制的，Moldflow可以幫助提前預知變形量和變形原因，進而提供改善方案。 下圖案例是筆記本顯示屏上蓋，產品變形趨勢為中間下凹，四角往上翹。

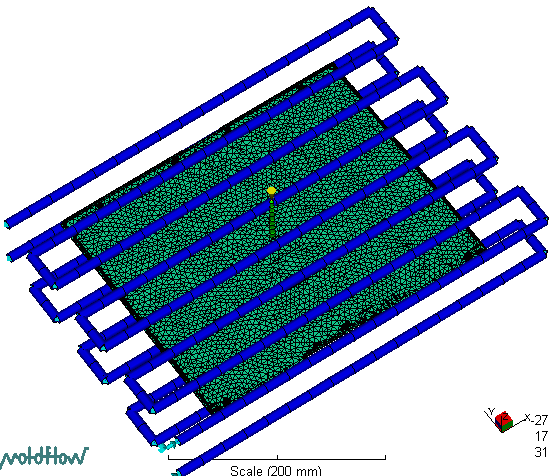

圖一：原始水路方案 圖二：優化方案后水路 圖三：原始變形量 圖四：優化方案后的變形量
