汽車車燈


概述

車燈是車輛照明用的工具，可以分為前車燈，后車燈，轉向燈，車牌照明燈等。車燈在車輛安全行駛的過程中起了重要的作用。車燈由于壁薄、透明、長寬比大以及配光要求等特殊性，對設計及工藝等，都有較高的要求。借助Moldflow軟件數值模擬，能有效地模擬填充、變形及應力等問題，保證車燈的光學性能、表面質量及尺寸要求，對于車燈的生產有較大的實際意義。

Moldflow車燈產品行業解決方案

應用一：Moldflow幫助解決反射鏡變形問題
澆口位置分析
因為產品有外關要求，所以澆口個數不宜多，另外結合產品厚度及尺寸，一個澆口可以滿足要求（通過Moldflow澆口位置分析驗證，產品能夠充滿，且壓力不超標），之后使用moldflow軟件來驗證的同時對比不同位置進膠的差異。

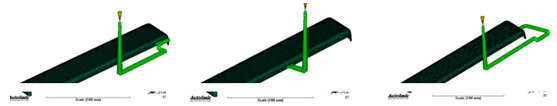

● 進膠方案對比：

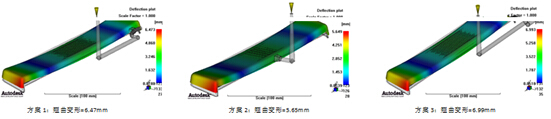

 ● 各方案變結果對比：

結論：3種方案變形結果都很大，都不合格。
因為此車燈反射鏡后續需要與燈體通過波峰焊連接，如果變形大會影響焊接效果，所以必須把產品變形控制在公差允許范圍之內。 通過Moldflow變形影響因素隔離，發現收縮不均是導致產品變形的主要因素，因此我們的改善方向是調整產品結構（壁厚），直到收縮均勻；此時如果繼續優化澆口位置或者水路排布，對變形的改善幾乎沒有效果，所以Moldflow對變形的優化方向具有指導意義。

● 改善對策：

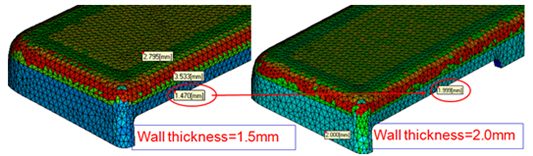

經過跟客戶溝通，將產品側壁厚度進行調整，具體方法是將側面壁厚1.47mm增加到2.0mm。之后再進行變形分析。

● 變形驗證：
產品結構優化之后，由于澆口位置影響因素比較小，我們采用之前的方案1澆口位置 進行變形分析，發現變形有了明顯改善

● 結論：
產品變形主要是由于壁厚收縮不均導致，在客戶允許的前提下通過調整側面壁厚，變形量有了大幅度的降低。如果產品結構有問題得不到及時調整，等到開模之后再通過反復改模修模發現沒有效果，最后才發現是產品本身問題結構問題，這樣的浪費會很大，開發周期也會很長，所以前期的結構確認、中期的模具設計優化、后期的參數優化都非常必要。
