汽車橡膠件


概述

汽車橡膠配件主要包括：汽車膠管，汽車傳動帶，汽車用骨架油封，汽車密封條，汽車減震橡膠制品等。隨著汽車橡膠配件市場快速發展，其核心生產技術及工藝流程與研發趨勢成為行業內外關注的焦點。技術工藝的先進與否直接決定企業的市場競爭力大小。我們可以運用Moldflow軟件對產品進行仿真模擬，預測潛在的產品可行性風險，從而優于其他企業得到理想的工藝參數，對于企業提升產品質量指標和提高市場份額十分關鍵。

Moldflow汽車橡膠件解決方案

優化進膠口位置改善結合線問題
應用Moldflow分析幫助優化產品結構設計改善變形

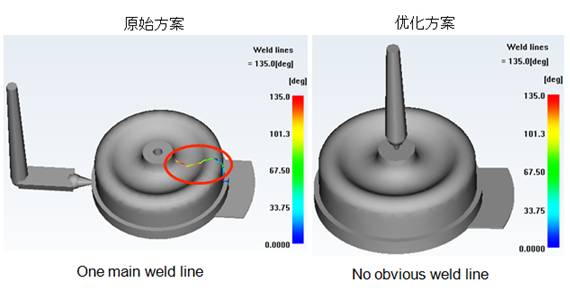

如下為汽車橡膠配件，原始方案采用的是單點側進膠的方式，分析結果顯示表面有一條較明顯的結合線。為了改善外觀質量問題，優化方案中，我們采用單點進膠的方式，通過分析，我們可以明顯看到制件表面沒有結合線，達到了質量要求。

優化澆口位置改善工藝條件

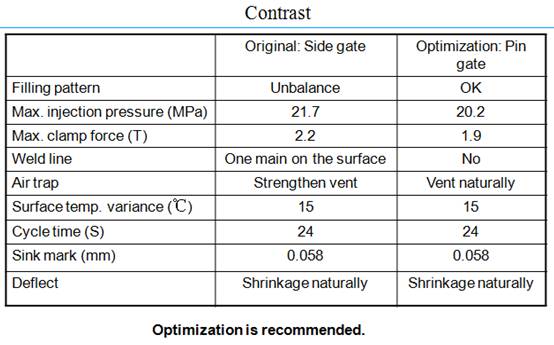

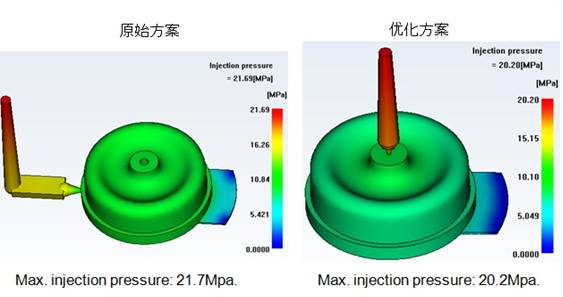

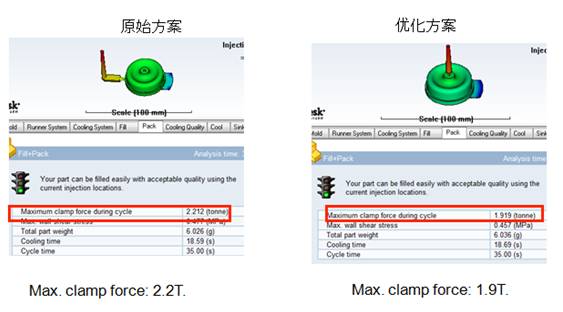

原始方案采用單點側進膠，壓力損失較大，我們通過優化進膠方式和位置，采用單點進膠方式，從而優化了工藝條件，得到理想成型工藝。



優化流道系統改善充填平衡的問題
如下為汽車橡膠配件，原始方案中我們可以看到充填不平衡，我們知道，充填的平衡型直接影響到制品的精度。所以我們利用Moldflow軟件執行流道平衡分析，通過右圖優化后的方案可以看出，整個填充過程幾乎達到平衡狀態，符合模具設計原則。
