概述
汽車外飾主要包含汽車前后保險杠、前罩裝飾、保格柵、車外板件、擋泥板、側防撞條、頂棚、車輪護罩、車門檻板、后蓋板合外門板、后導流板、刮雨器等。這類產品通常會出現縫合線、飛邊、縮水、變形等各種成型缺陷。對于汽車行業來講，Moldflow被廣泛的運用到產品設計、模具設計、優化注塑工藝等各個環節，有效的縮短了開發周期，幫助企業把產品快速推向市場。
Moldflow汽車外飾件解決方案
|
|
優化產品設計消除縫合線
如下馬自達汽車保險杠經過噴涂之后縫合線明顯，通過改善局部壁厚如右圖，應用Moldflow分析確認角度大于75度，為不可見縫合線。
|
|
|
優化產品改善變形
如下為汽車保格柵，原始采用的是均勻壁4厚設計，一點澆口，導致產品的整體收縮差異大。通過采用漸變壁厚設計（如下圖一），降低了收縮差異，從而有效降低了變形。
|
圖二
|
|
|
|
|
優化充填工藝改善流痕案例

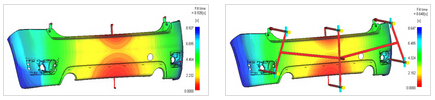

以下為汽車保險杠，采用閥澆口時序控制，應用Moldflow模擬動態進料技術，可有效改善充填模式（右圖），消除流痕。
|
|
|
