概述
隨著消費者對手機、數碼相機等消費電子產品的使用越來越普遍,制造業競爭也原來越激烈.不僅要求產品輕便化,功能多樣化，而且要求物美價廉.如何提高產品的質量,同時有效降低制造成本,提高行業競爭力，這是行業面臨的重要課題，對此.Moldflow也提供了相應的解決方案，幫助優化產品開發，解決常見的成型缺陷，如短射、縮痕、變形等成型問題，縮短開發周期。
Moldflow消費電子產品行業解決方案
|
|
應用Moldflow模擬嵌件成型
手機行業經常要使用嵌件和產品一體成型，由于嵌件本身強度高會抵抗產品的變形，對產品的變形趨勢方向會比較大的影響。應用Moldflow可模擬嵌件成型工藝，提前預知潛在的變形問題。
如左圖一為手機件加嵌件成型，圈示處為主要變形關注位置。通過Moldflow分析可以觀察到嵌件對變形的趨勢影響。
|
|
|
優化澆口位置改善變形
手機行業對變形的要求比較高，而澆口位置對產品變形的影響非常大，在設計之前通過Moldflow可以評估各方案優秀方案。

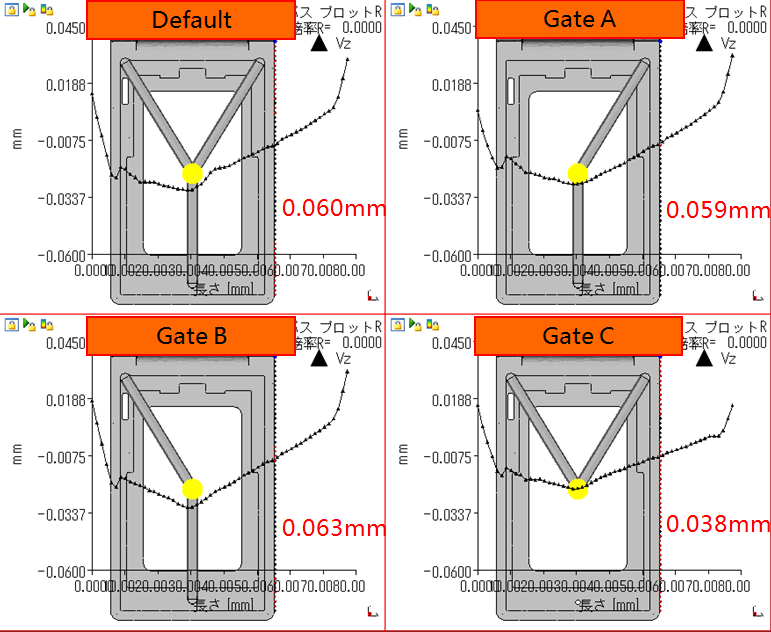

如下做了四種澆口位置和數量的方案，觀察右側邊Z方向變形波動評估優秀設計方案為Gate C.
|
|
|
優化產品設計改善成型缺陷問題
數碼產品由于產品設計上只考慮到功能上的要求，但是可能忽略了可成型性，因此前期評估產品設計，預測潛在的風險就變得非常重要。

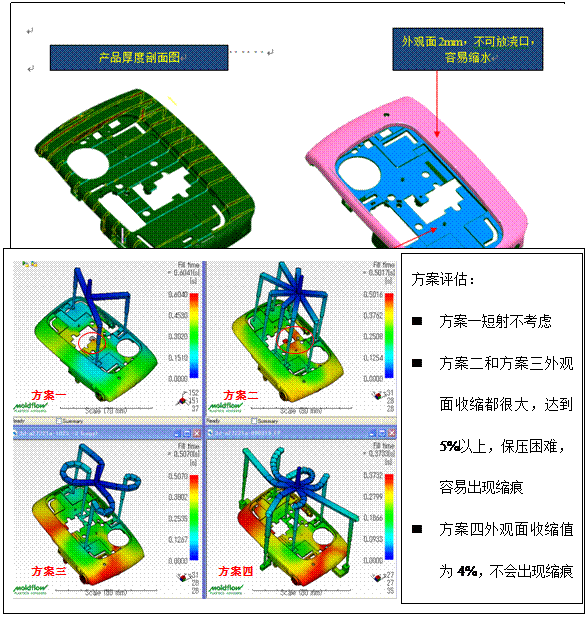

以下為數碼相機，產品局部較薄，材料為PC+10%GF,流動性較差，容易產生短射。
|
|
|

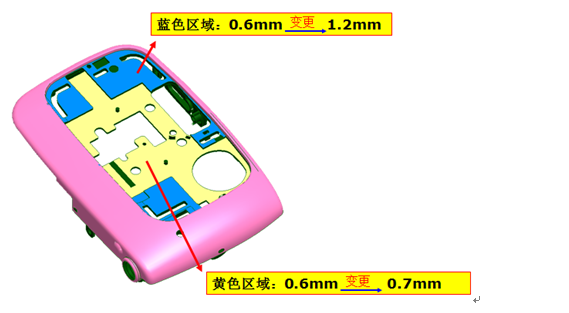

該產品成型較困難，容易產生短射和產生縮痕等問題，需要優化產品設計，如下
|
|
|
經過產品設計優化并結合流道設計，進一步降低了成型風險性，改善了產品質量。
|
方案評估：
· 峰值壓力從180MPa降到了103MPa，壓力大大下降，成形性得到保證。
· 體積收縮率也大幅下降了，產品上的體積收縮率只有4.5%左右。
|
|
