背景：

在汽車行業智能化不斷更新升級中，停車輔助攝像頭作為提升車輛行駛安全性、優化駕駛操作體驗的關鍵組件，其功能合規性與系統適配性成為行業關注重點。一方面，各國及地區針對車輛安全設備制定了嚴格監管標準（如美國聯邦機動車安全標準 FMVSS 111），要求停車輔助攝像頭必須滿足特定性能指標與技術規范，確保在實際應用中能有效輔助駕駛員規避盲區風險；另一方面，運輸企業及車輛研發團隊在設計初期，需兼顧攝像頭的系統集成效果、安裝定位合理性，同時控制研發周期與原型設計成本，避免因后期調整導致的資源浪費。

在此背景下，Ansys提供了一套簡潔、高效的停車輔助攝像頭集成工作流程成為行業剛需。本文所展示的運輸行業簡單相機集成工作流程，正是針對上述痛點提出的實用解決方案：通過標準化的簡易操作步驟，研發及質檢人員可快速完成停車輔助攝像頭的合規性檢查，精準驗證其是否符合 FMVSS 111 等監管標準，無需依賴復雜設備或冗長測試流程；更重要的是，該方法支持用戶在系統設計構思的早期階段，就能基于合規性驗證結果，對攝像頭的系統集成方案、安裝定位布局等做出關鍵決策，提前規避后期因合規不達標或設計不合理導致的返工問題，最終實現研發時間的大幅縮短與原型設計成本的有效降低，為汽車行業車輛安全設備的高效研發與落地提供有力保障。

聯合zemax及speos光學仿真工作流：

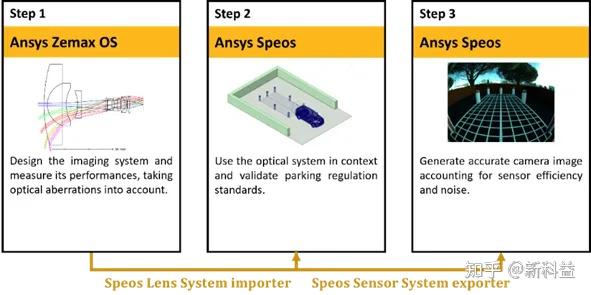

本文中我們將使用Ansys Zemax OpticStudio設計和導出光學系統，然后使用Ansys Speos來定位相機并檢查FMVSS 111等停車法規標準。最后，我們將使用 Speos 傳感器系統導出器生成最終的傳感器圖像。

1) Step1：使用Ansys Zemax OpticStudio導出鏡頭系統設計

我們打開設計鏡頭模組數據“廣角鏡頭.zmx”,鏡頭設計是廣角光學系統，因為停車輔助場景需要擴展的視野?？傄曇盀?200 度。使用“降階模型”功能導出，“.OPTDistortion“文件，這是一種可由Ansys Speos讀取的用于仿真的格式。文件格式包含有關傳感器上每個采樣點的光線方向、起點、發射率和焦距的信息。

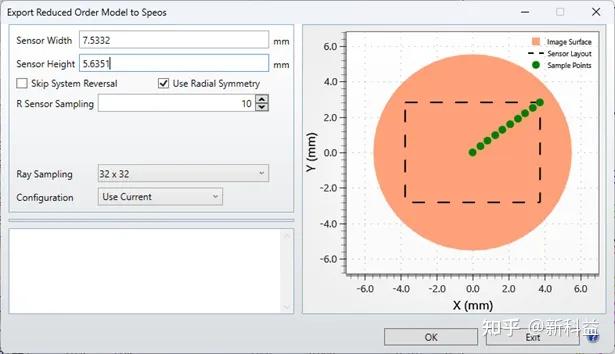

-其中我們采用傳感器尺寸尺寸為 7.5332 mm（w）x 5.6351 mm（h）。

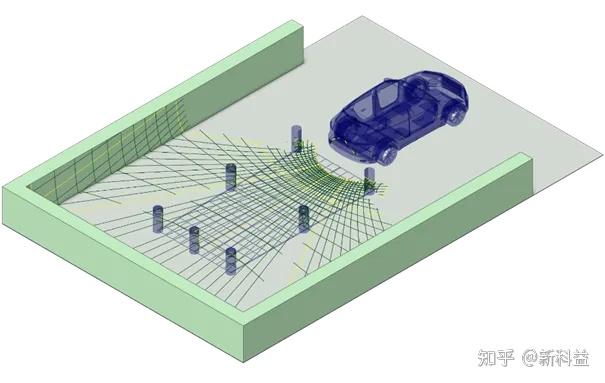

2) Step2：通過將zemax導出的ROM數據導入到speos中，并搭建3D場景系統。需要一個符合F法規標準的停車場景。為了符合法規測試，汽車與場景幾何形狀保持精確距離，以評估停車輔助攝像頭的視場角。通過speos仿真得出可視化結果。

3) Step3：使用 Speos 傳感器系統導出器(SSS)生成傳感器圖像

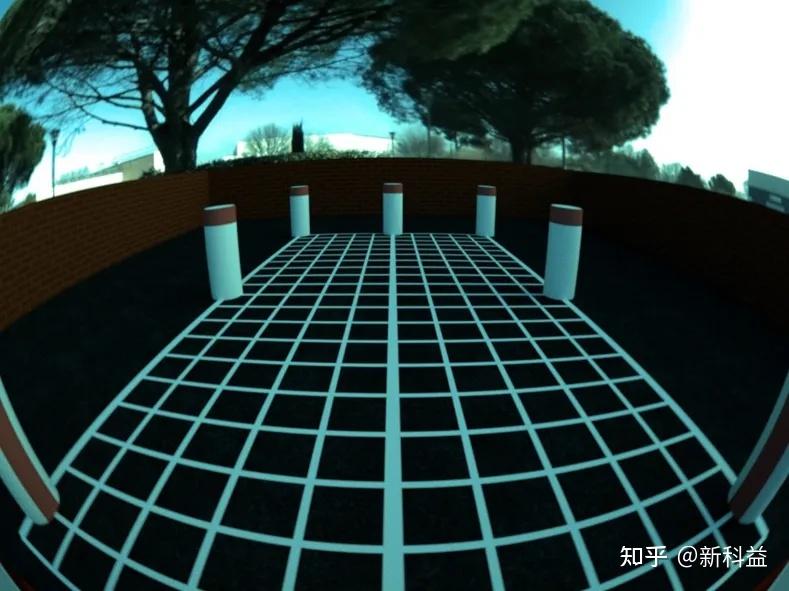

我們可以使用最后的模擬結果來生成相機生成的實際圖像，這是駕駛艙顯示器上顯示的圖像。為此，我們可以使用Speos傳感器系統導出器（SSS Exporter），這是一種后處理工具，可將Ansys Speos中的輻照度和曝光圖轉換為原始圖，并使用光學傳感器的降階模型處理RGB圖像。

總結：

基于以上案例，可充分體現Ansys Speos的 Camera Sensor功能在汽車倒車成像輔助場景有著重要作用，Ansys 聯合Zemax與Speos的協同仿真應用,為汽車行業提供了從光學設計到場景驗證的一體化解決方案。
